中科院造出可拉伸超万倍的聚合物

赵宁课题组研制出拉伸倍数超过13000倍的超拉伸聚合物

良好的拉伸性是聚合物在柔性电子器件、驱动器以及能量存储等领域应用的必备条件,构筑双网络、纳米杂化以及利用动态化学是提高聚合物拉伸性的常用策略。其中,利用动态相互作用构筑的动态聚合物网络受到广泛关注。动态交联点通过可逆断裂或者动态交换耗散能量,有效防止聚合物材料发生不可逆破坏,从而获得高拉伸性能。

赵宁研究员课题组提出强、弱动态键协同作用获得超拉伸性能的策略。他们采用较弱的离子型氢键和较强的亚胺键交联聚丁二烯(PB),在拉伸过程中,少量的亚胺键用于维持网络结构,避免发生不可逆破坏,而大量的离子型氢键则耗散能量。这两种机制的协同作用使交联PB的最大拉伸倍数超过13,000倍(受仪器量程限制和重力对拉伸性能的影响,尚未达到极限拉伸倍数),这一结果远超过文献报道的高拉伸聚合物(凝胶约210倍, 本体聚合物约180倍)。

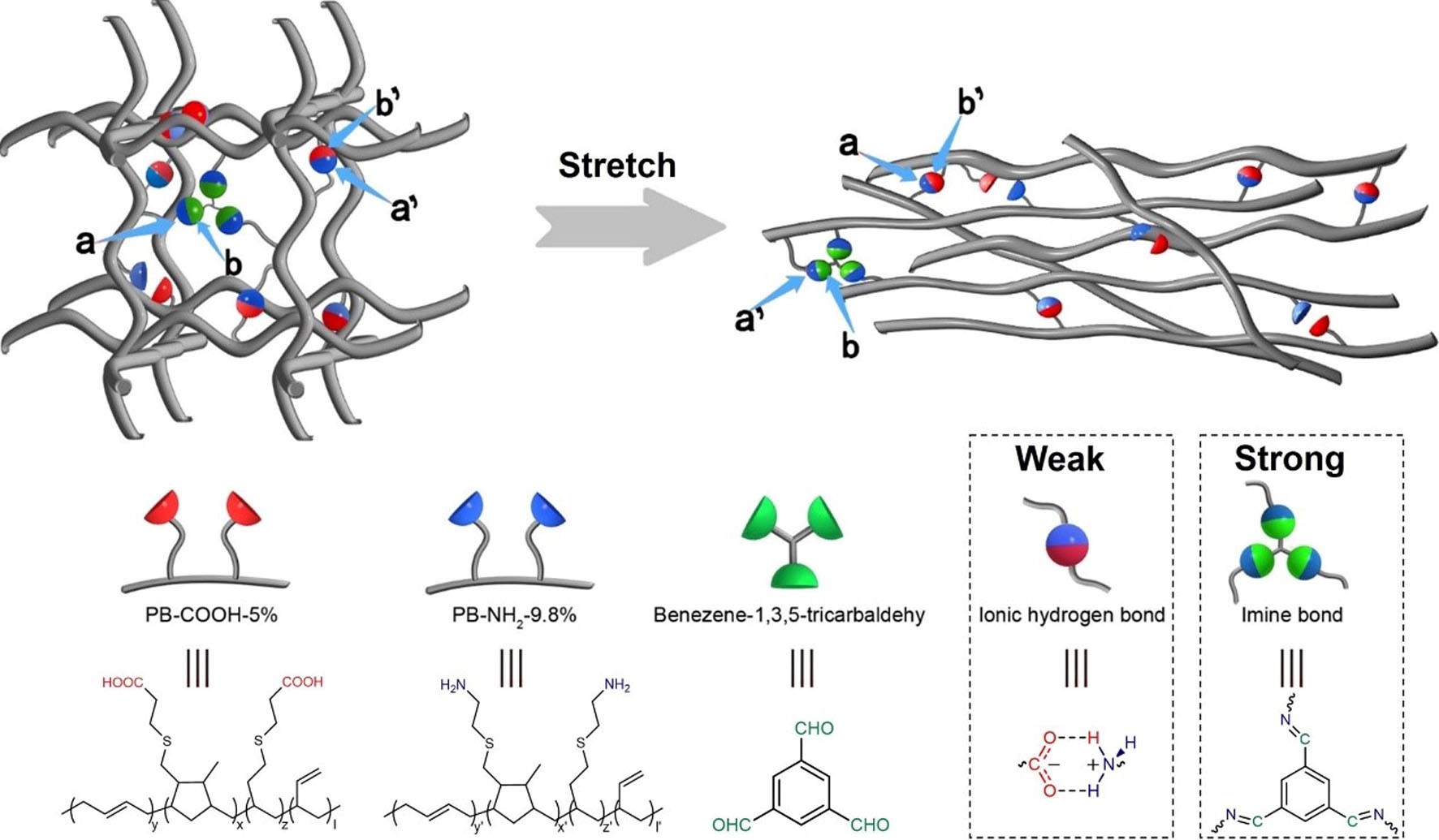

超拉伸聚合物

相关研究工作近期发表在Adv. Mater. 2019, 31, 1904029, DOI: 10.1002/adma.201904029上。该工作是与西南交通大学崔树勋教授、中国科学院化学研究所王建平研究员、向俊锋研究员及麦克马斯特大学史安昌教授合作完成。

本文转自:中科院化学所,仅供参考学习。
